三相PT接地故障開口三角電壓實測與分析

瀏覽次數:
發布時間:2023-01-11 14:15:24

目前我公司生產的三相電壓互感器主要有3個類型,分別是JSZW12A-10NFR三相五柱式全絕緣接地電壓互感器和JSZY16-10R三相半絕緣接地電壓互感器及JSZV12(28)-10R三相全絕緣電壓互感器。

在客戶使用過程中出現了一些問題,主要集中在開口電壓的數值上,因此筆者聯系了行業上專家共同進行了研究,對PT開口三角的電壓進行了分析和實測及防諧振方面的分析。

首先對我們的主要產品JSZW12A-10NFR系列進行了實際測量:首先搭建試驗平臺,采用市電380V的三相四線,三相一體調壓器,容量5kVA,給3臺單獨的單相電壓互感器(10/0.1/0.22)進行升壓,模仿故障運行方式進行試驗,即:缺相運行,缺相+接地運行,接地運行。

試驗產品及試驗照片如下:

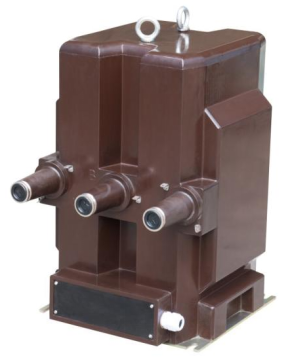

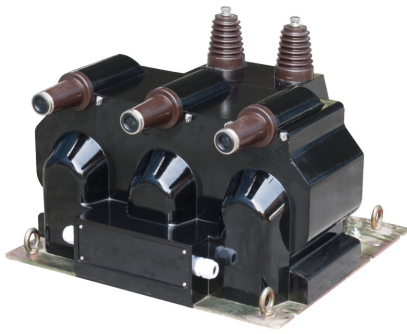

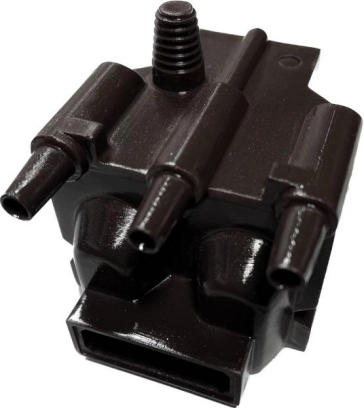

JSZW12A-10NFR

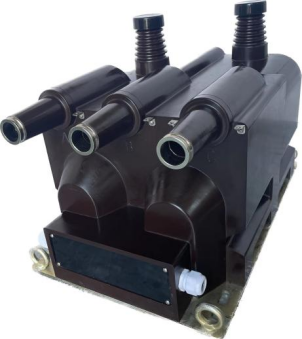

JSZW12A-10NFR2(可觸摸)

JSZW12A-10NFR3(420寬柜用)

JSZW12A-10NFR4(420寬柜用,可觸摸)

JSZW12A-20NFR3(可觸摸)

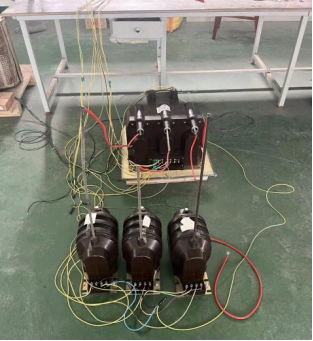

產生試驗圖:

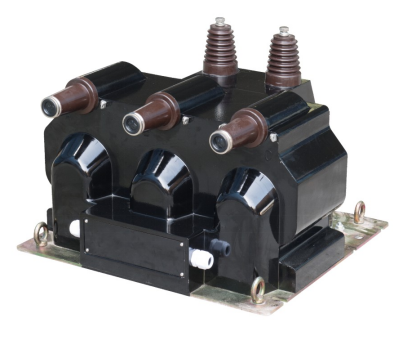

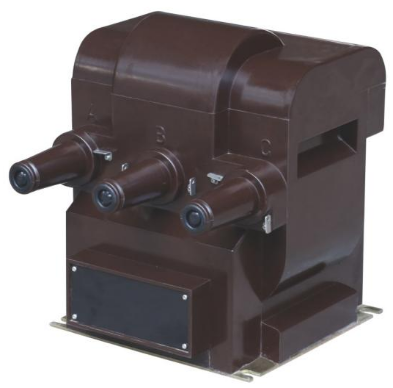

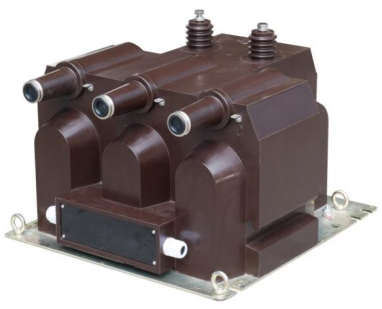

JSZY16-10R(420寬柜用,半絕緣)

JSZY18-10R1(420寬柜用,全絕緣)

通過三種運行方式模擬試驗,根據以上數據得出如下結論:

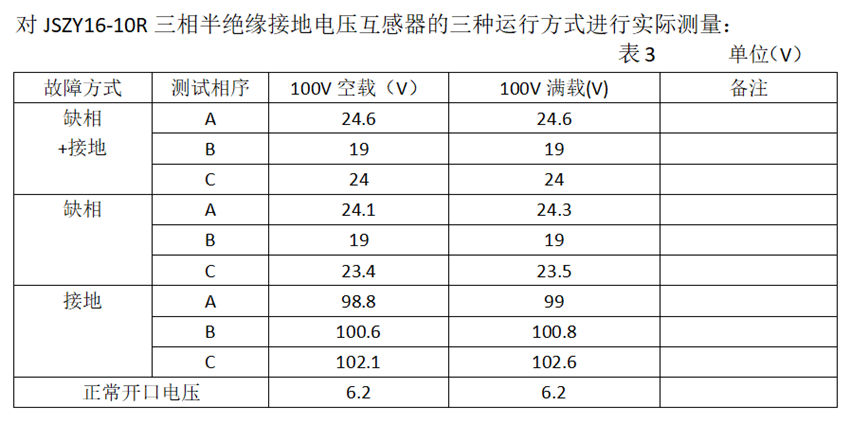

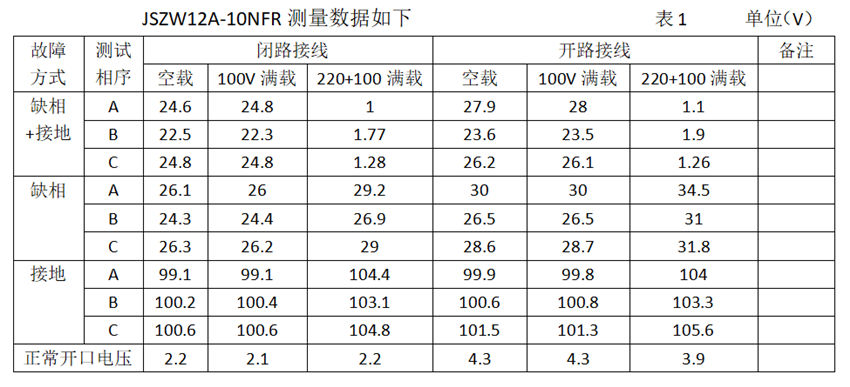

1. 當正常運行時,根據JB/T 10433-2015三相電壓互感器中5.8.2.4.1剩余電壓繞組開口端電壓限制的要求,其開口三角電壓均不大于8V;實際測量均滿足要求;而采用閉路接線的三相五柱電壓互感器更小一些,一般在2~3V之間(見表1、表2);而不帶消諧繞組的JSZY16-10R電壓互感器開口電壓相對于大一些,普遍大于6V(見表3);

2. 當出現單相接地故障時,三種電壓互感器的開口三角電壓實際均為100V左右,采用閉路接線三相五柱電壓互感器更準確一些,在1%的誤差范圍之內,開路接線的三相五柱電壓互感器精度差一些,也基本滿足3P的準確級要求;

3. 當出現斷線缺相和缺相且PT缺相端接地時,這三種電壓互感器的數值接近于100/3V;但究其原因是三只線圈的剩余繞組串在一起,與其內阻及伏安特性的匹配性能影響較大;

4. 關于防諧振的效果,三相五柱PT,不管是閉路接線和開路接線,都有很好的效果,但采用JSY16型的三相接地互感器,其N端必須接一次消諧器,并且將開口三角繞組并入微機消諧效果會更好。

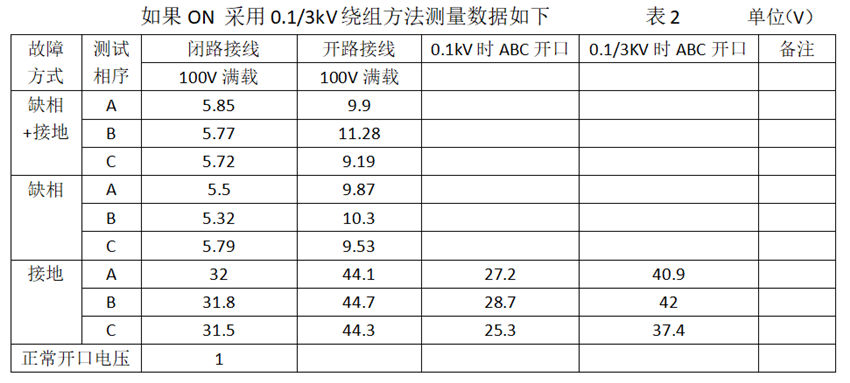

5. 表1互感器采用的ON端接入剩余繞組為10/√3/0.1kV規格,而表2采用的ON端接入剩余繞組為10/√3/0.1/3kV規格;從表1與表2的數值對比分析可以發現,對于ON端接入剩余繞組為10/√3/0.1kV的三相五柱PT不管采用開路三角或者閉路三角,其單相接地時的開口電壓均在100V左右,且滿足3P級的要求;而采用ON端接入剩余繞組為10/√3/0.1/3kV的三相五柱PT,其單相接地時的開口電壓變化較大,采用閉路接法時,其開口電壓數值接近100/3V。

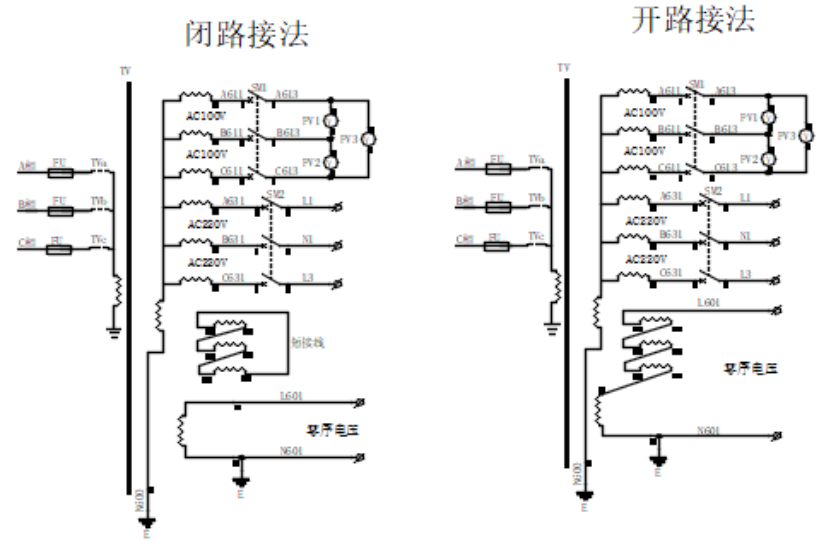

三相五柱電壓互感器的2種試驗方法接線圖

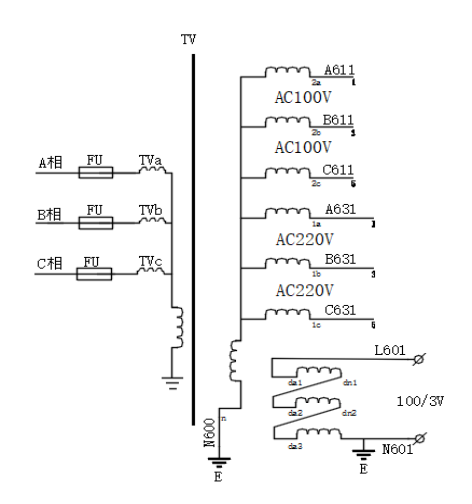

JSZY16-10R電壓互感器的試驗接線方法

理論數值分析:

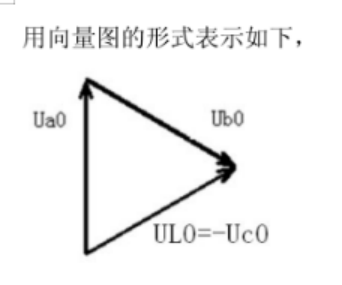

正常運行

因此正常運行時開口電壓理論上為0,在3只電壓互感器剩余繞組內阻及鐵芯磁性能的影響下,其開口電壓一般大于0V,但必須按照J(rèn)B/T 10433-2015三相電壓互感器標準中5.8.2.4.1的要去,必須將其限制在8V以內。

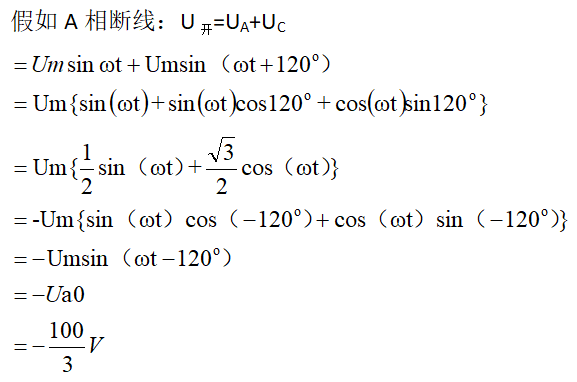

單相斷線

由此可以看出,當出現單相斷線,也就是熔斷器保護的時候,開口電壓與該相的二次電壓大小相同,方向相反,但實際測量時,其電壓小于100/3V,究其原因,當A相斷線時,剩余繞組中流過電流,該電流參與了B、C相的反向勵磁,產生了電壓降,因此就造成了單相斷線實際的開口電壓小于100/3V;兩相熔斷器斷線燒毀時,其開口電壓與正常相的二次電壓大小相等,經過反復測試,兩相斷線時,其開口電壓為100/3V左右。

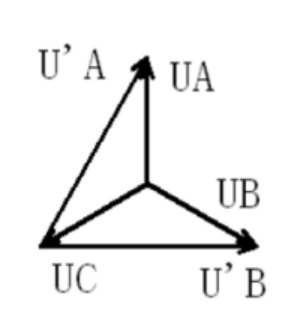

C相單相金屬接地故障

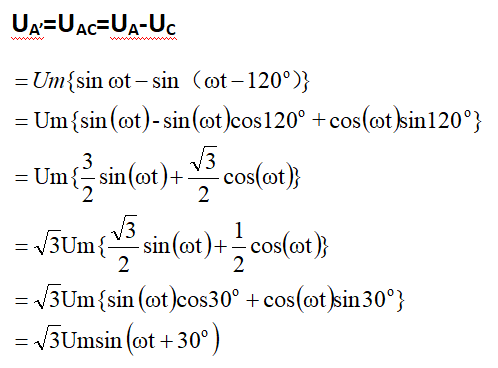

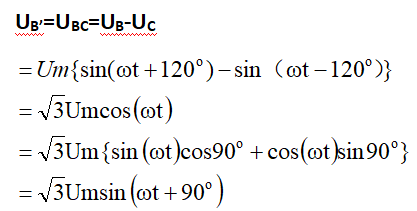

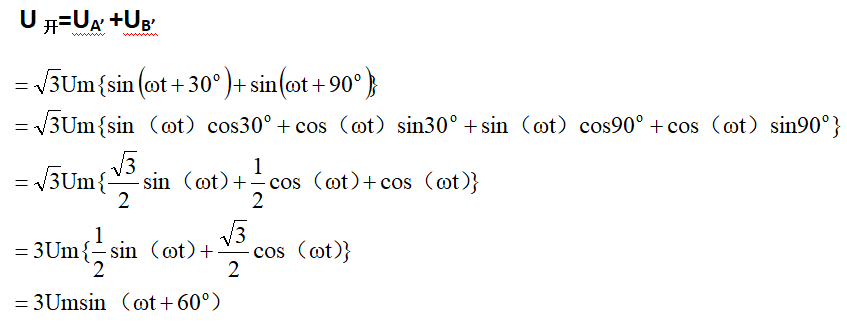

由上式推導,當出現單相接地故障時,未發生故障的A、B相電壓升高√3倍,即線電壓升高了,而A相電壓方向變?yōu)闇笤瓉淼南嚯妷?,B相電壓方向變?yōu)榱顺埃藭r(shí)PT二次側1a、1b相電壓也升高為原來的√3倍,其方向分別與UA’和UB’向量相同,因此開口三角電壓為:
