10-35kV中性點不直接接地系統中，電壓互感器通常接在變電所或發電機的母線上，其一次側繞組接成 Y 形，中性點直接接地，因此各相對地勵磁電感與導線對地電容之間各自組成獨立的振蕩回路，并可看成是對地的三相負荷。在正常運行條件下，三相對地負荷是平衡的，電網的中性點處在零電位，當電網發生沖擊擾動時，可能使一相或兩相的對地電壓瞬間提高，使得電壓互感器的勵磁電流突然增大而發生飽和，其等值勵磁電感相應減小，這樣，三相對地負荷變成不平衡了，中性點就發生位移電壓，結果可能使一相對地電壓升高，另外兩相則降低;鐵磁諧振過電壓的幅值一般不超過 1.5-2.5 倍的系統最高運行相電壓(個別可達到 3.5 倍《SDJ-79 電力設備過電壓保護設計技術規程》)，而且持續時間很長， 無法利用避雷器來限制。
鐵磁諧振過電壓基本上可分為 3 種類型;基波諧振(50Hz)、高次波諧振(3 次波、5 次波、7 次波等)、分頻諧振(2 分頻、3 分頻)。
分頻諧振一般電壓不高，電流較大，鐵心易飽和發熱，造成絕緣擊穿破壞。
基波和高次頻諧振時，一般電流不大，電壓很高，造成的后果是產品表面閃絡，層間絕緣擊穿，直接發生弧光接地。
根據有關資料的運行經驗也證明以上的論述，發生分頻諧振時，三相對地電壓都升高，且過電壓較低，容易燒毀 PT 保護熔絲;發生基頻諧振時，一相對地電壓降低，兩相對地電壓升高，且超過線電壓;高頻諧振時，三相對地電壓都升高，過電壓較大。
而解決諧振的方法只有幾種：一、改變線路的參數，使諧振達不到激發的程度;二、通過阻尼抑制來消耗諧振的能量;三、負荷側優先選用“V-V”接線方案，電源側選用“Y”型接法;四、選用電容式電壓互感器，但電容式電壓互感器成本高，精度低，過電壓后電容量降低，自諧振等不利因素。因此第二種和第三種則是比較合理的辦法;
目前為了解決 PT 燒毀事故發生，行業內普遍采用的防諧振措施：加 裝一次消諧器，二次消諧器或消諧 PT 這三種方法。
一次消諧器的核心是串接高容量非線性壓敏電阻，根據中性點的電壓變化而改變阻值，從而達到消除諧振的目的。該類消諧的方法最大的缺點就是系統運行的不確定性等因素，造成中性點一直有電壓，一次消諧器長期處于工作狀態而發熱失效。
微機消諧的核心就是在電壓互感器二次開口三角繞組處并聯可變阻尼，通過二次繞組的阻尼抑制(通過開口三角電壓產生的電流來抑制抵消一次繞組的磁通)來消除諧振。然而在開口三角處接入可變阻尼的方法常常會因阻尼阻值不當引發系統性風險，同時微機也存在信號干擾，故障辨識困難的缺點。微機消諧的另外一個缺點對長時間諧振問題無法解決，如果有長時間諧振，則剩余繞組長期處于短路狀態，則會造成互感器鐵心發熱而失效。
系統的運行方式是實時變化的，即使在選擇設備時盡量避免電廠電容參數 耦合，仍無法完全避免諧振產生，降低 PT 的磁密將是解決問題的關鍵所在，因此 4PT 方案就凸顯出其優點了。而 4PT 方案則是經過了多年的運行和改進，已經趨于成熟和完善。
下面就簡要說明一下 4PT 對 3 種諧振的關系。
1. 基頻和高頻諧振：諧振電壓與諧振頻率的關系

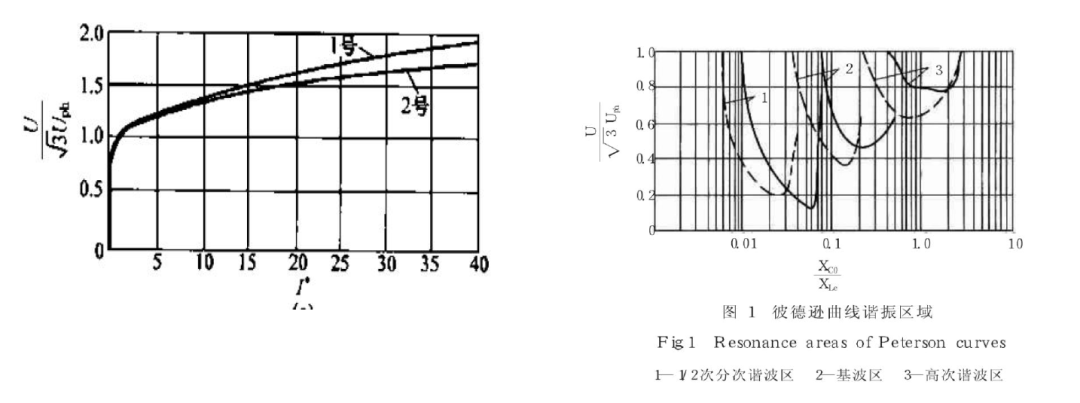

以上是彼德遜曲線做的模擬曲線，左邊是2 種樣品的伏安特性曲線，右邊是諧振區域的曲線，其中U 為試驗電壓的相電壓，√3Uph 為鐵芯電感的額定線電壓，并取U=√3Uph 時的勵磁電流作為基準值。當Xc0=1/ωC0 在一定區域內則發生諧振。而這兩種諧振的最明顯特征則是過電壓，所以當發生諧振時，該互感器為全絕緣結構，可以承受住過電壓，消諧PT 一次的高阻又起到了消除諧振的目的。二次繞組的串接，還可以抵消勵磁電流。
2. 分頻諧振：鐵芯磁密與頻率的關系
其中 e 為匝間電壓，f 為頻率，S 為鐵芯截面積;e，S 為定制，PT 制作之后就無法改變，當存在 1/3 分頻，1/2 分頻或者是 2/3 分頻，改變的頻率，那么鐵芯磁密就會有明顯的變化，按最嚴重的 1/3 分頻其瞬間磁密將達到 2.4T 左右，鐵芯嚴重飽和;這種互感器設計的時候一般磁密為 0.8T，已經考慮到單相接地 1.9Upr時 8h 運行，不過此時的磁密僅僅為 1.5T 左右，遠小于 2.4T，采用消諧 PT 后，發生故障時電壓會通過中性點將一部分電壓施加到消諧繞組上，此時對于 PT 的磁密就遠遠小于其保護磁密了。
4PT 方案最后的辦法是通過壓差式結構設計，改變系統的運行方式。

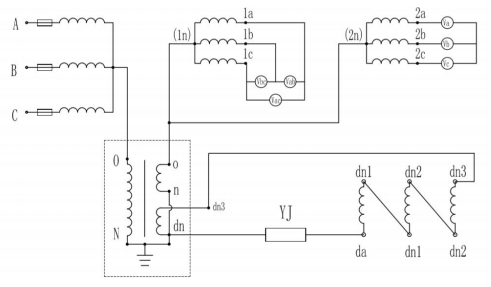

方案一

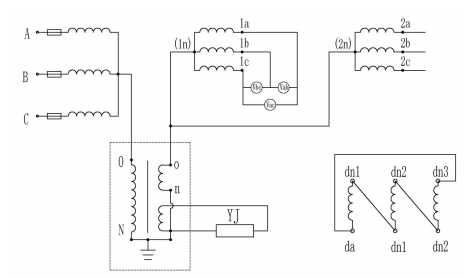

方案二

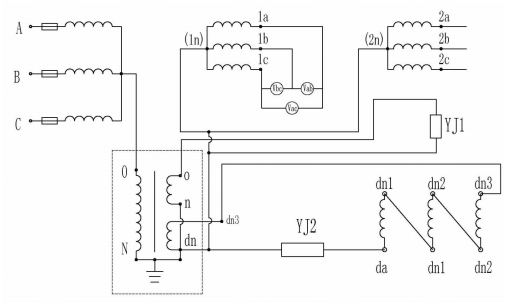

方案三
方案一存在的問題就是剩余繞組長期處于短路狀態，容易造成產品發熱失 效。
方案二存在的問題是 1a、1b、1c 經過消諧 PT 繞組后，容量下降很大，約為30%左右，如果是做為計量使用，當系統出現諧波時，對計量干擾很大，基本不能有效的進行電量的測量。
方案三主 PT 測量繞組與消諧 PT 繞組分開，當系統故障時，不會影響主 PT 的測量和計量;而消諧 PT 的測量繞組 o、n 通過表計監控，可以對如微機后臺進行記錄。消諧 PT 采用壓差式設計，即一次繞組電阻加大，二次繞組電阻減小的原則設計，從而降低一次繞組分次波震蕩的暫態過程，二次繞組導線加粗，提高了二次繞組的過載能力。
但在實際應用過程中，還會因諧波問題造成的二次不平衡問題，這情況一般是 3 次諧波造成，穩妥的辦法是用頻率表測量一下開口三角處的頻率，如果確實是 3 次諧波的問題，那需要用有源濾波來處理了。
以上是個人經驗所談，如有不適之處，望各位朋友指正。
